তাপ অপচয় সঙ্গে উচ্চ তাপমাত্রা গেট ভালভ

হ্যানো ভালভ তাপ অপচয়, তাপীয় তেল, ফ্লু গ্যাস এবং অন্যান্য শিল্প পরিষেবা শর্ত সহ উচ্চ তাপমাত্রার গেট ভালভ উত্পাদন করে। বর্ধিত বনেট এবং তাপ-অপতন বৈশিষ্ট্যগুলির সাথে ডিজাইন করা, ভালভটি অপারেশন চলাকালীন প্যাকিং এবং স্টেম সিলিং এলাকায় তাপ স্থানান্তর সীমিত করতে সহায়তা করে। স্পেসিফিকেশন, মাত্রা এবং অ্যাপ্লিকেশনের বিশদ বিবরণের জন্য হ্যানো ভালভ কারখানার সাথে যোগাযোগ করুন।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

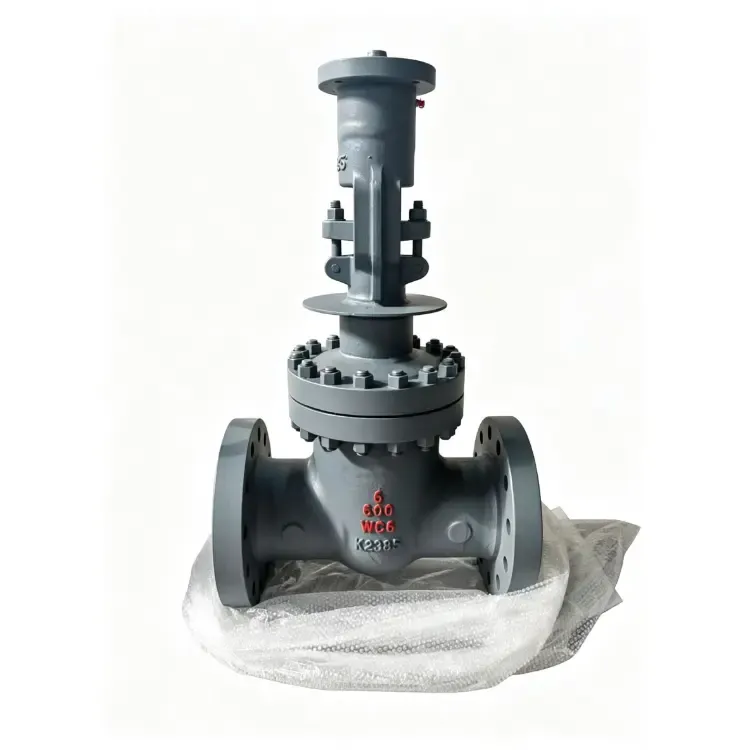

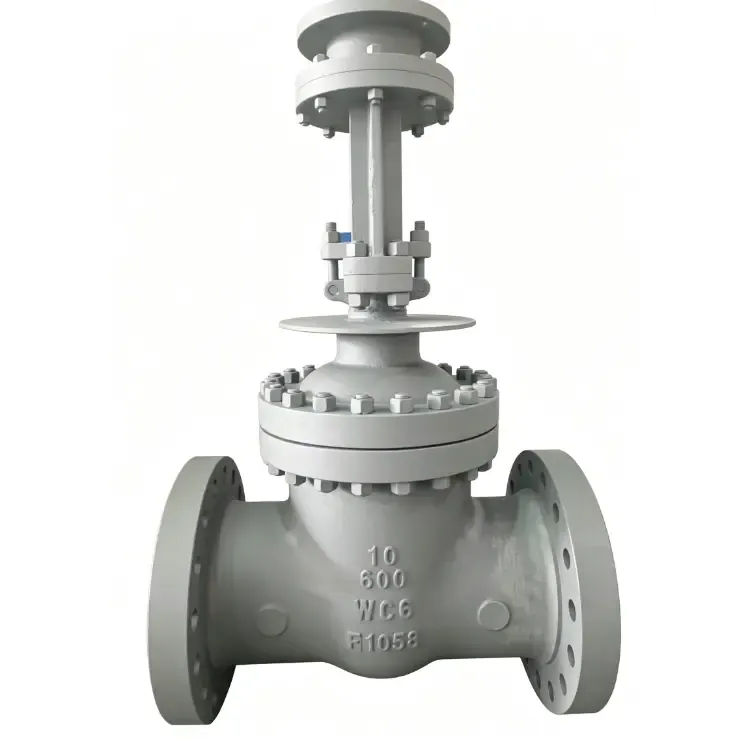

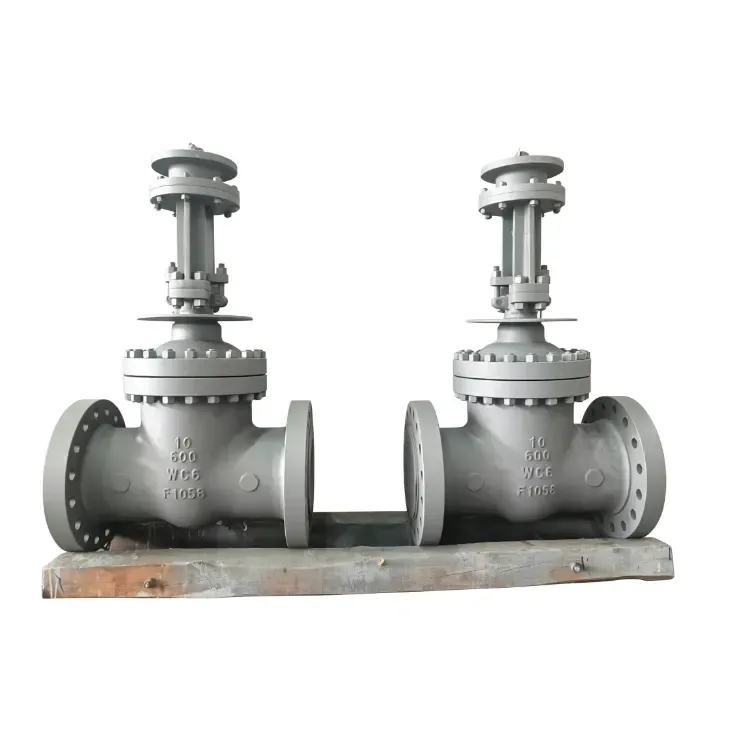

হ্যানো ভালভ তাপ অপচয় সহ উচ্চ তাপমাত্রার গেট ভালভ হল একটি বিশেষভাবে ইঞ্জিনিয়ারড আইসোলেশন ভালভ যা উন্নত তাপমাত্রায় চালিত তাপীয় তরল সিস্টেমে নির্ভরযোগ্য বন্ধ করার জন্য ডিজাইন করা হয়েছে। একটি বর্ধিত বনেট এবং সমন্বিত তাপ অপচয় কাঠামো অন্তর্ভুক্ত করে, এই ভালভ কার্যকরভাবে ভালভের শরীর থেকে স্টেম, প্যাকিং এবং অ্যাকচুয়েটরে তাপ স্থানান্তর হ্রাস করে। এটি ব্যাপকভাবে উচ্চ-তাপমাত্রার বাষ্প, তাপীয় তেল এবং ফ্লু গ্যাস প্রয়োগে বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, পরিশোধন এবং শক্তি শিল্পে ব্যবহৃত হয়।

হ্যানো ভালভ ব্র্যান্ডের অধীনে Zhejiang Hengnuo ভালভ ম্যানুফ্যাকচারিং কোং লিমিটেড দ্বারা নির্মিত, এই সিরিজটি 25 বছরের বেশি ভালভ উত্পাদন দক্ষতার প্রতিনিধিত্ব করে। কোম্পানিটি চীনের বিখ্যাত শিল্প ভালভ উৎপাদন কেন্দ্র ঝেজিয়াং লিশুই বিহু ভালভ শিল্প এলাকায় অবস্থিত একটি আধুনিক 18,000 m² উৎপাদন সুবিধা থেকে কাজ করে। 32 টিরও বেশি সিনিয়র কারিগরি প্রকৌশলী সহ 150 জন কর্মচারীর একটি দক্ষ জনবল সহ, হ্যানো ভালভ উত্পাদন প্রক্রিয়া জুড়ে কঠোর মানের মান বজায় রাখে।

মূল নকশা বৈশিষ্ট্য

তাপ অপচয় স্ট্রাকচার

স্ট্যান্ডার্ড গেট ভালভের বিপরীতে, এই মডেলটিতে একটি উদ্দেশ্য-নির্মিত হিট সিঙ্ক সিস্টেম রয়েছে যা চরম তাপমাত্রা থেকে গুরুত্বপূর্ণ সিলিং উপাদানগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে:

বর্ধিত বননেট: গরম ভালভ বডি এবং শীতল প্যাকিং এলাকার মধ্যে দূরত্ব বাড়ায়, গ্রন্থি এবং স্টেম সিলের তাপমাত্রা উল্লেখযোগ্যভাবে কমিয়ে দেয়।

ফিনড বা পাঁজরযুক্ত কাঠামো: বর্ধিত পৃষ্ঠ এলাকা প্রাকৃতিক পরিচলন এবং বিকিরণকারী শীতলতা বাড়ায়, তাপ উপরের স্টেম এবং প্যাকিং চেম্বারে পৌঁছানোর আগে কার্যকরভাবে তাপ নষ্ট করে।

এয়ার-কুলড চেম্বার: একটি এয়ার গ্যাপ বা ফিনড সেকশন তাপীয় বাধা হিসেবে কাজ করে, শরীর থেকে বনেট এবং অ্যাকচুয়েটরে পরিবাহী তাপ স্থানান্তর কম করে।

হাই-টেম্প প্যাকিং সিস্টেম: রিইনফোর্সড গ্রাফাইট বা সিরামিক ফাইবার প্যাকিং উচ্চ স্টেম তাপমাত্রায় সিলিং অখণ্ডতা বজায় রাখে, নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।

এই নকশা বর্ধিত প্যাকিং জীবন, হ্রাস রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি, এবং উন্নত অপারেটর নিরাপত্তা নিশ্চিত করে।

উপাদান নির্বাচন

উচ্চ-তাপমাত্রা ক্রীপ, অক্সিডেশন এবং তাপ সাইক্লিং সহ্য করার জন্য, উপকরণগুলি সাবধানে নির্বাচন করা হয়:

বডি এবং বনেট: A217 WC6/WC9/C5, A351 CF8C

গেট এবং আসন: স্টেলাইট বা অনুরূপ পরিধান-প্রতিরোধী খাদ দিয়ে কঠিন-মুখী

স্টেম: A182 F6a, F304, F316, বা বর্ষণ-কঠিন স্টেইনলেস স্টীল

প্যাকিং: অ্যান্টি-এক্সট্রুশন রিং সহ নমনীয় গ্রাফাইট

প্রযুক্তিগত বিশেষ উল্লেখ

ভালভ আন্তর্জাতিকভাবে স্বীকৃত মান অনুযায়ী নির্মিত হয়:

প্যারামিটার	স্পেসিফিকেশন
নকশা এবং উত্পাদন	API 600
মুখোমুখি মাত্রা	ASME B16.10
ফ্ল্যাঞ্জ সংযোগ	ASME B16.5‑2020
চাপ পরীক্ষা	API 598
শেল পরীক্ষার চাপ	154 বার
আসন পরীক্ষার চাপ	113 বার

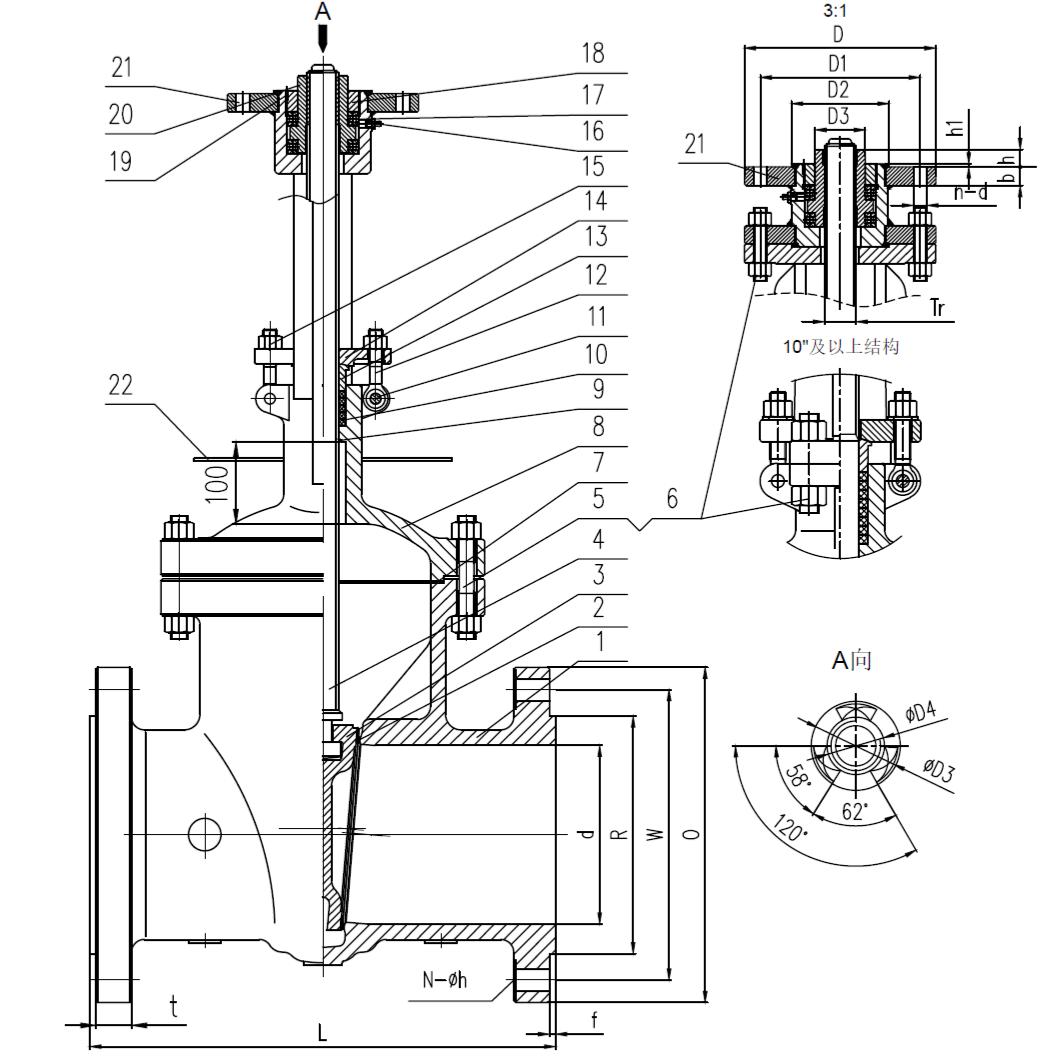

ডাইমেনশনাল ডেটা (600LB ক্লাস, WC6 বডি, RF ফ্ল্যাঞ্জ)

আকার	D	D1	D2	D3	D4	b	h	h1	n‑Ød	অ্যাকচুয়েটর
৬"	185	160	125	58	42	24	12	4.5	4-14	SYK(M)3601
10"	275	235	180	80	52	24	17	4.5	4-22	SYK(M)5122

mm-এ মাত্রা

অপারেটিং ডেটা (উদাহরণ অ্যাপ্লিকেশন)

ট্যাগ নং	আকার	L	W	R	t	f	N‑Øh	টর্ক (N·m)	বাঁক	স্টেম থ্রেড
29XMV-0103	৬"	152.4	559	356	292.1	215.9	12-29	380	22	Tr40×8‑LH
29XMV‑0101A, 29XMV‑0101B, 29XMV‑0102AM, 29XMV‑0102B, 29XMV‑0104	10"	247.7	787	508	431.8	323.8	16-35	950	35	Tr50×8‑LH

গুণমান নিশ্চিতকরণ এবং সার্টিফিকেশন

মানের প্রতি হ্যানো ভালভের প্রতিশ্রুতি আন্তর্জাতিক সার্টিফিকেশনের একটি বিস্তৃত পোর্টফোলিও দ্বারা যাচাই করা হয়:

ISO9001 ইন্টারন্যাশনাল কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন

ISO14001 এনভায়রনমেন্ট ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন

API 600 আমেরিকান পেট্রোলিয়াম ইনস্টিটিউট সার্টিফিকেশন

সিই ইউরোপীয় সামঞ্জস্য সার্টিফিকেশন

TC 010/032 রাশিয়ান সার্টিফিকেশন

চীনের টিএস স্পেশাল ইকুইপমেন্ট ম্যানুফ্যাকচারিং লাইসেন্স

উন্নত প্রিকোটেড বালি ঢালাই প্রযুক্তি ব্যবহার করে কোম্পানীটি নিজস্ব ফাউন্ড্রি পরিচালনা করে, উন্নত মাত্রিক নির্ভুলতা এবং স্বল্প উৎপাদন লিড টাইম সহ উচ্চ-মানের নির্ভুল কাস্টিং নিশ্চিত করে।

পেশাদার প্রক্রিয়াকরণ এবং পরীক্ষার সরঞ্জামের 40+ সেট, 100% পণ্য পাসের হার এবং স্বাধীন ফাউন্ড্রি ক্ষমতা সহ, হ্যানো ভালভ বিশ্বব্যাপী সমালোচনামূলক উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য, উচ্চ-পারফরম্যান্স ভালভ সরবরাহ করে।
