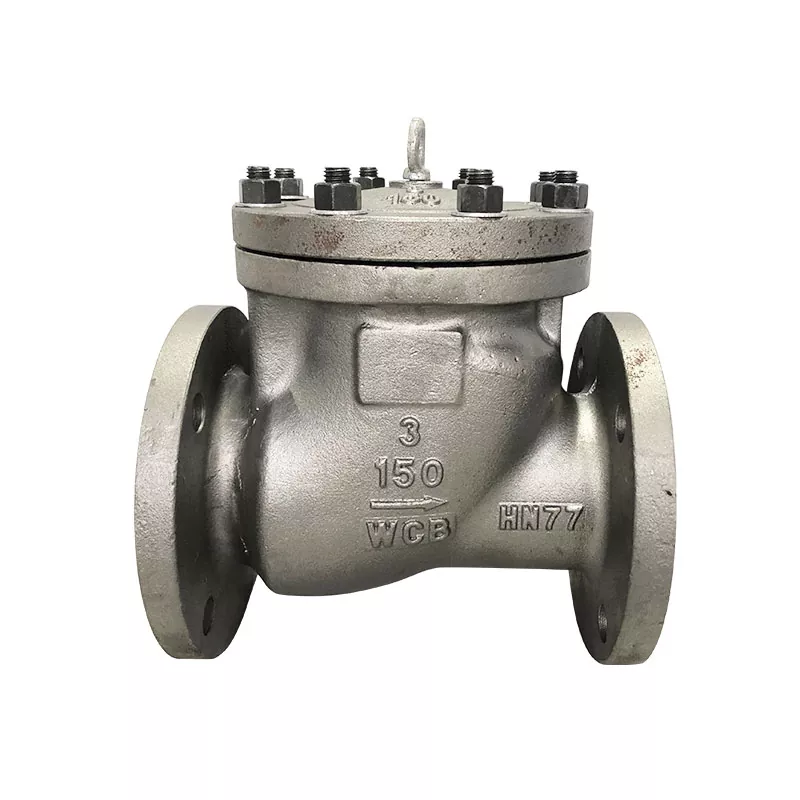

API চেক ভালভ: নির্বাচন, ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য একটি ব্যবহারিক গাইড

তেল পরিশোধন, পেট্রোকেমিক্যালস এবং পাইপলাইন পরিবহনের মতো শিল্প খাতে, চেক ভালভগুলি মাঝারি ব্যাকফ্লো রোধ করতে এবং পাম্প এবং কম্প্রেসারগুলির মতো গুরুত্বপূর্ণ সরঞ্জামগুলিকে রক্ষা করতে গুরুত্বপূর্ণ ভূমিকা পালন করে। উপলব্ধ বিভিন্ন মানগুলির মধ্যে, API (আমেরিকান পেট্রোলিয়াম ইনস্টিটিউট) স্ট্যান্ডার্ড সিস্টেম বিশ্বব্যাপী সর্বাধিক গৃহীত প্রযুক্তিগত বৈশিষ্ট্যগুলির একটিকে উপস্থাপন করে। এই নিবন্ধটি কোর কভার করে একটি হ্যান্ডস-অন গাইড প্রদান করেAPI চেক ভালভমান, মূল নির্বাচনের মানদণ্ড, ইনস্টলেশনের সর্বোত্তম অনুশীলন এবং পরীক্ষার প্রয়োজনীয়তা।

মূল মান: API 594 বনাম API 6D

বিভ্রান্তির একটি সাধারণ বিষয় হল API 594 এবং API 6D এর মধ্যে পার্থক্য। তারা সম্পূর্ণ ভিন্ন অ্যাপ্লিকেশন পরিস্থিতিতে সম্বোধন.

API 594 প্রসেস পাইপিং-এ ব্যবহৃত ওয়েফার এবং লগ-টাইপ চেক ভালভকে কভার করে, যা প্রাথমিকভাবে শোধনাগার, রাসায়নিক প্ল্যান্ট এবং উপকূলবর্তী সুবিধাগুলিতে পাওয়া যায়। এটি ডুয়াল-প্লেট, একক-প্লেট এবং টিল্টিং-ডিস্ক ডিজাইনের ক্ষেত্রে প্রযোজ্য, যার মাপ NPS 2 থেকে NPS 48 এবং চাপ ক্লাস 150 থেকে 2500 পর্যন্ত।

অন্যদিকে, API 6D হল অশোধিত তেল, প্রাকৃতিক গ্যাস এবং পরিশোধিত পণ্য পরিবহনকারী দূর-দূরত্বের ট্রান্সমিশন সিস্টেমে ব্যবহৃত পাইপলাইন ভালভের মান। এতে রয়েছে সুইং-টাইপ, পিস্টন-টাইপ, এবং ডুয়াল-প্লেট চেক ভালভ, যার মাপ NPS 60 বা তার চেয়ে বড়, এবং কঠোর পরীক্ষার প্রয়োজনীয়তা আরোপ করে।

নির্বাচনের পরামর্শ: যদি আপনার প্রজেক্টে কোনো শোধনাগার বা রাসায়নিক কমপ্লেক্সের মধ্যে ইন-প্লান্ট পাইপিং জড়িত থাকে, তাহলে API 594 পড়ুন। এতে যদি স্টেশন সংযোগকারী ট্রান্সমিশন লাইন জড়িত থাকে, তাহলে API 6D মান বাধ্যতামূলক।

ওয়েফার বনাম লুগ-টাইপ: কীভাবে চয়ন করবেন

এটি API 594 চেক ভালভ নির্বাচনের সবচেয়ে ঘন ঘন সিদ্ধান্তগুলির মধ্যে একটি। উভয় প্রকার অভিন্ন অভ্যন্তরীণ প্রক্রিয়া শেয়ার করে; পার্থক্যটি শুধুমাত্র বডি কনফিগারেশন এবং মাউন্টিং পদ্ধতিতে।

মূল সিদ্ধান্তের পয়েন্ট: যদি পাইপের প্রান্তে ভবিষ্যতের সম্প্রসারণের পরিকল্পনা থাকে, অথবা যদি ডাউনস্ট্রিম সরঞ্জামগুলির সিস্টেম বন্ধ না করে রক্ষণাবেক্ষণের প্রয়োজন হয়, তবে লগ-টাইপই একমাত্র কার্যকর পছন্দ। এই ধরনের কোনো প্রয়োজনীয়তা ছাড়াই রুটিন রাউটিং-এর জন্য, ওয়েফার টাইপ আরও ভালো অর্থনীতির প্রস্তাব দেয়।

নির্বাচনের জন্য জটিল প্রযুক্তিগত পরামিতি

চাপ শ্রেণী এবং উপাদান

সিস্টেমের সর্বোচ্চ অপারেটিং চাপ এবং তাপমাত্রার উপর ভিত্তি করে উপযুক্ত চাপ শ্রেণী (শ্রেণী 150/300/600, ইত্যাদি) নির্বাচন করুন। শরীরের উপকরণগুলির জন্য, A216 WCB (কার্বন স্টিল) হল তেল এবং গ্যাস পরিষেবাগুলির জন্য সাধারণ পছন্দ, যেখানে A351 CF8M (স্টেইনলেস স্টিল) বা ক্ষয়কারী মিডিয়ার জন্য ডুপ্লেক্স স্টেইনলেস স্টিল প্রয়োজন।

প্রবাহ বেগ এবং সমালোচনামূলক বেগ

একটি চেক ভালভ সম্পূর্ণরূপে ডিস্ক খুলতে পর্যাপ্ত তরল গতিশক্তি প্রয়োজন। যদি প্রবাহের বেগ গুরুত্বপূর্ণ বেগের নিচে পড়ে, তাহলে ডিস্কটি তার সম্পূর্ণ খোলা অবস্থানে পৌঁছাতে পারে না। এটি তখন একটি আংশিকভাবে খোলা অবস্থায় কাজ করবে, যা চাপ হ্রাসের গণনাকে বাতিল করে এবং ডিস্ক ক্যাটার সৃষ্টি করতে পারে—একটি দ্রুত দোলন যা আসনটিকে ক্ষতিগ্রস্ত করে।

নির্বাচনের সময়, সর্বদা প্রস্তুতকারকের সিভি মান এবং সমালোচনামূলক বেগের ডেটা যাচাই করুন যাতে ডিস্কটি ন্যূনতম স্বাভাবিক প্রবাহ হারে সম্পূর্ণ খোলা হয়।

জল হাতুড়ি সুরক্ষা

যখন একটি পাম্প বন্ধ হয়ে যায়, তখন পাইপলাইনে ফিরে আসা জলের কলামটি হঠাৎ চেক ভালভ দ্বারা বন্ধ হয়ে যায়, যা একটি চাপ শক ওয়েভ তৈরি করে যা ওয়াটার হ্যামার নামে পরিচিত। রিভার্স ফ্লো বেগ সম্পূর্ণরূপে বিকশিত হওয়ার আগে স্প্রিং-সহায়তা দ্রুত-ক্লোজিং চেক ভালভগুলি কার্যকরভাবে বন্ধটি সম্পূর্ণ করে এই প্রভাবকে কমাতে পারে।

ইনস্টলেশন সর্বোত্তম অভ্যাস

1. প্রবাহের দিক: ভালভ বডিতে চিহ্নিত তীরটি অবশ্যই পাইপলাইনের প্রবাহের দিক দিয়ে সারিবদ্ধ হতে হবে।

2. মাউন্টিং ওরিয়েন্টেশন: API 594 ডুয়াল-প্লেট চেক ভালভগুলি সাধারণত অনুভূমিক ইনস্টলেশন বা উল্লম্ব ঊর্ধ্বমুখী প্রবাহের জন্য সুপারিশ করা হয়। উল্লম্ব নিম্নগামী প্রবাহ ইনস্টলেশন এড়ানো উচিত, কারণ এই অভিযোজনটি স্প্রিং লোডে ডিস্কের নিজস্ব ওজন যোগ করে, পরিধানকে ত্বরান্বিত করে।

3. ওয়েফার ভালভ: ইনস্টলেশনের সময় ফুল-ফেস ফ্ল্যাঞ্জ গ্যাসকেট ব্যবহার করুন এবং টর্কের ক্রম এবং প্রস্তুতকারকের দ্বারা নির্দিষ্ট মানগুলিতে বোল্টগুলিকে শক্ত করুন। ওভার-টর্কিং ভালভ বডিকে বিকৃত করতে পারে এবং ডিস্ক বাঁধাই করতে পারে।

4. পাইপ সাপোর্ট: পাইপলাইনের ওজনকে সরাসরি ভালভের শরীরে বহন করা থেকে বিরত রাখতে ভালভের কাছাকাছি স্বাধীন পাইপ সমর্থন ইনস্টল করুন, যা বিকৃতি ঘটাতে পারে।

ফ্যাক্টরি টেস্টিং স্ট্যান্ডার্ড (API 598)

চালানের আগে API চেক ভালভগুলিকে অবশ্যই API 598 প্রতি পরিদর্শন এবং চাপ পরীক্ষা করতে হবে। তিনটি প্রধান পরীক্ষা হল:

গ্রহণযোগ্য ফুটো হার রেটিং অনুযায়ী পরিবর্তিত হয়। মেটাল-সিটেড চেক ভালভ রেট B অনুসরণ করে, যা একটি সংজ্ঞায়িত অনুমোদনযোগ্য ফুটোকে অনুমতি দেয়; নরম-সিটেড ভালভের শূন্য দৃশ্যমান ফুটো প্রয়োজন।

রক্ষণাবেক্ষণ নির্দেশিকা

রুটিন রক্ষণাবেক্ষণ নিম্নলিখিত ক্ষেত্রে ফোকাস করা উচিত:

• পর্যায়ক্রমিক পরিদর্শন: বাহ্যিক ক্ষয় এবং ফ্ল্যাঞ্জ সংযোগের জন্য ভালভ বডি পরীক্ষা করুন যে কোনও ফুটো লক্ষণের জন্য।

• অ্যাকোস্টিক মনিটরিং: অপারেশন চলাকালীন, ক্রমাগত ক্লিক করা বা হাতুড়ির শব্দ (বকবক) অপর্যাপ্ত প্রবাহ বেগ বা সম্ভাব্য আকারের সমস্যাগুলি নির্দেশ করে।

• ধ্বংসাবশেষ অপসারণ: লাইনের ওয়েল্ড স্ল্যাগ, মরিচা এবং অন্যান্য ধ্বংসাবশেষ সিট এলাকায় জমা হতে পারে, যার ফলে অভ্যন্তরীণ ফুটো হতে পারে। পর্যায়ক্রমিক disassembly এবং পরিষ্কারের প্রয়োজন হতে পারে.

• বসন্ত পরিদর্শন: যদি ডিস্কটি বিলম্বিত বন্ধ প্রদর্শন করে বা সম্পূর্ণরূপে বন্ধ করতে ব্যর্থ হয়, তাহলে বসন্তের ক্লান্তি দেখা দিতে পারে এবং প্রতিস্থাপনের সুপারিশ করা হয়।

সঠিক নির্বাচন এবং ব্যবহারAPI চেক ভালভপাঁচটি মূল পয়েন্টের চারপাশে ঘোরে: আপনার অ্যাপ্লিকেশন বোঝা (API 594 বনাম API 6D), সঠিক মাউন্টিং স্টাইল (ওয়েফার বনাম লুগ), সম্পূর্ণ খোলা নিশ্চিত করতে প্রবাহের বেগ যাচাই করা, কঠোর পরীক্ষার প্রোটোকল মেনে চলা, এবং নিয়মিত রক্ষণাবেক্ষণ পরিচালনা করা। এই পদ্ধতিগত পদ্ধতি অনুসরণ করা দীর্ঘমেয়াদী, নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে এমনকি সবচেয়ে চাহিদাপূর্ণ শিল্প অবস্থার অধীনেও।
